KS939

KS939

01
可视化多媒体拼接处理器

输出画面:4
带载像素点:1040万

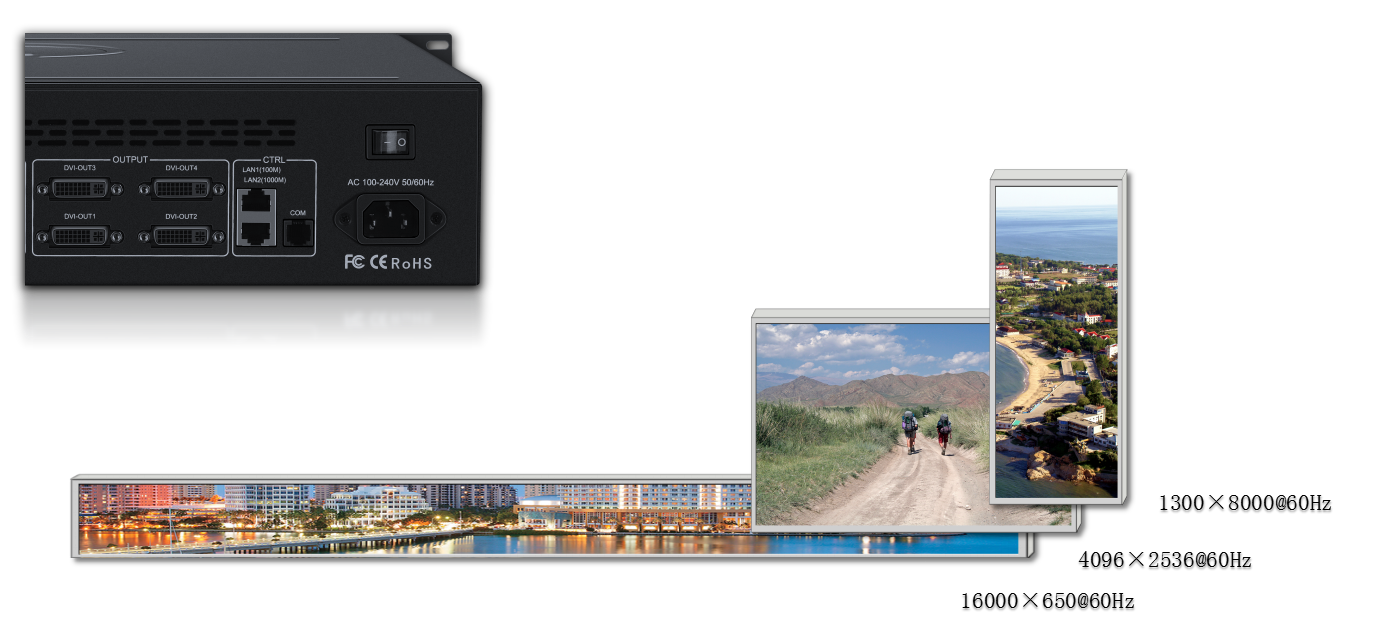

可视化多媒体拼接处理器

02
KS939支持四路DVI同步拼接输出,最大支持1040万像素带载,最宽16000像素,最高8000像素。





六画面任意布局

03
KS939支持六路相同或不同信号同时显示,画面可任意跨屏布局,不仅可以完成单屏多信号显示,也可以轻松实现多块屏幕集中控制。

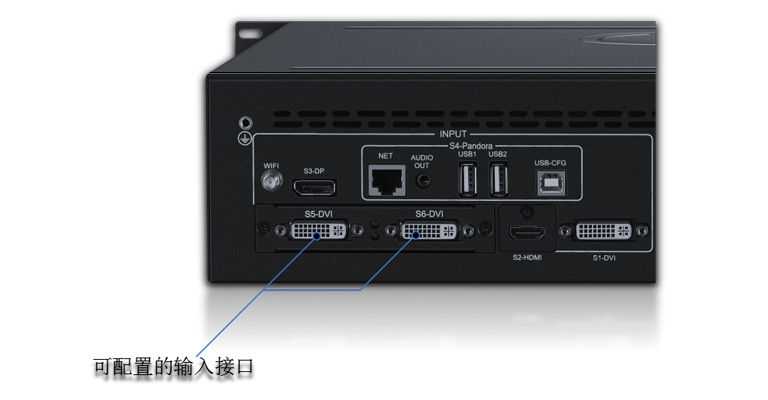

多格式信号视频处理

04
KS939支持六路视频信号输入,包括1路DP信号,1路HDMI信号,1路DVI信号,1路潘多拉本地播放信号,2路可配置为HDMI、DVI或SDI的自定义信号。

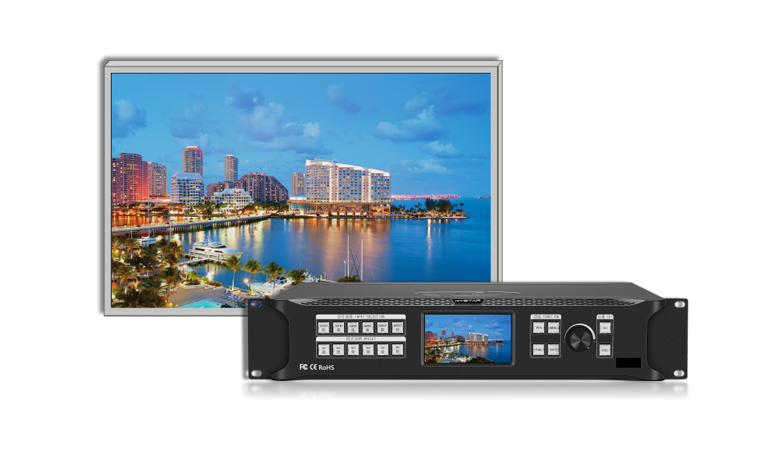

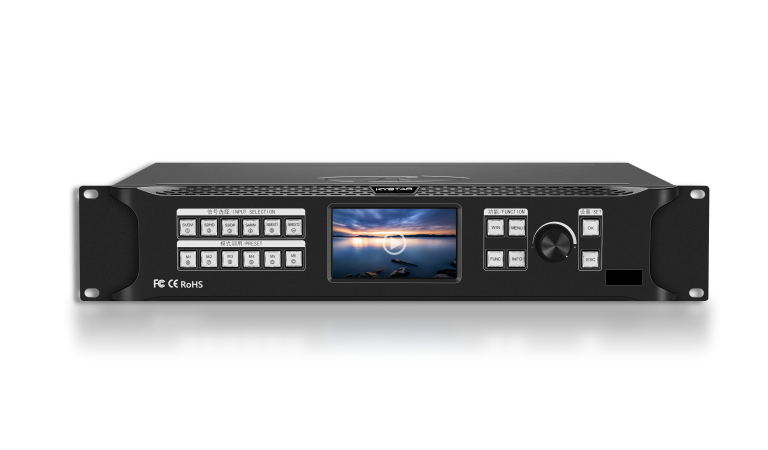

可视化面板操作

05
KS939前面板配备了4.3英寸真彩监视屏,可实时监看拼接输出画面或输入信号画面,实现可视化面板操作,大大增加了信号管理的可靠性。

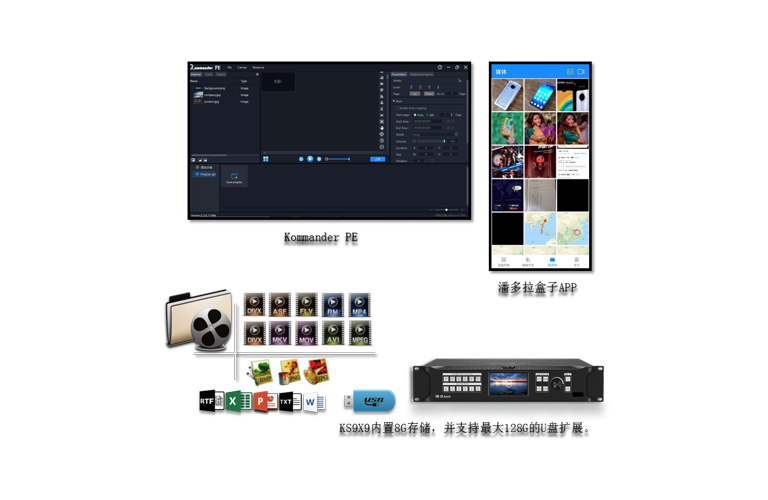

搭载潘多拉多媒体系统

06
KS939搭载了潘多拉多媒体系统,具备脱机多媒体播放能力,它内置WIFI热点,用户可通过Kommander PE或潘多拉盒子APP对多媒体文件进行编辑管理。 同时,用户可以通过Kares系统对KS9X9进行云端播放管理。

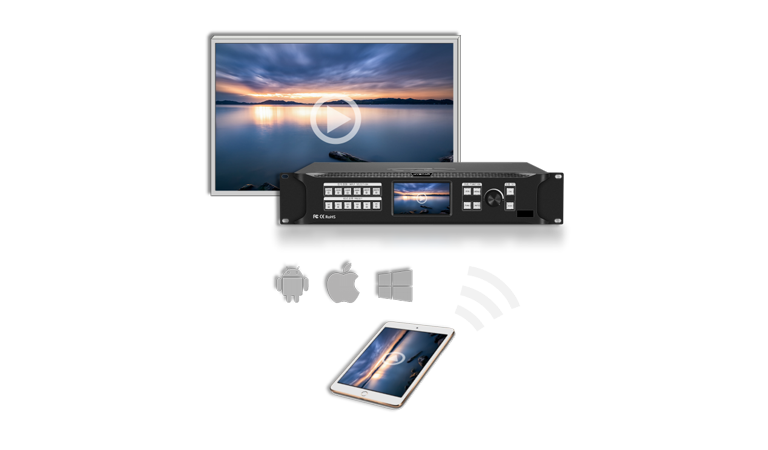

多平台无线投屏

07
KS939内置WIFI热点,可实现安卓、IOS、Windows等不同系统的智能设备通过无线的方式直接将显示内容投放到屏幕上。

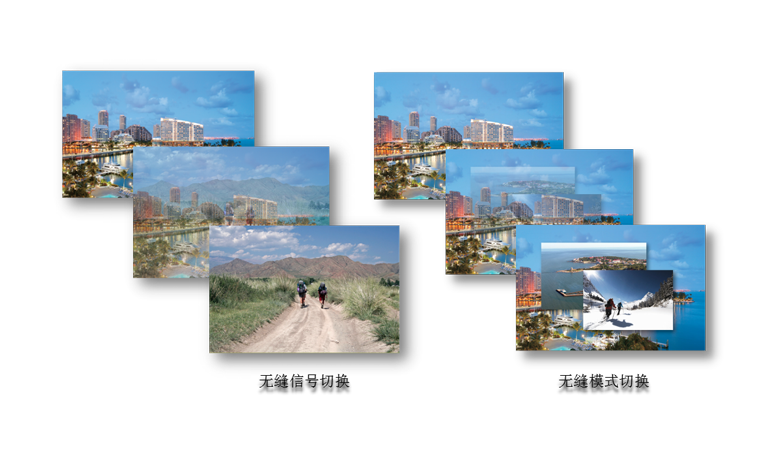

信号及模式无缝切换

08
KS939无论是在进行单一画面的信号切换时,还是在进行画面布局模式切换时,均支持广播级淡入淡出的无缝特效切换,切换过程不黑屏、不卡顿。

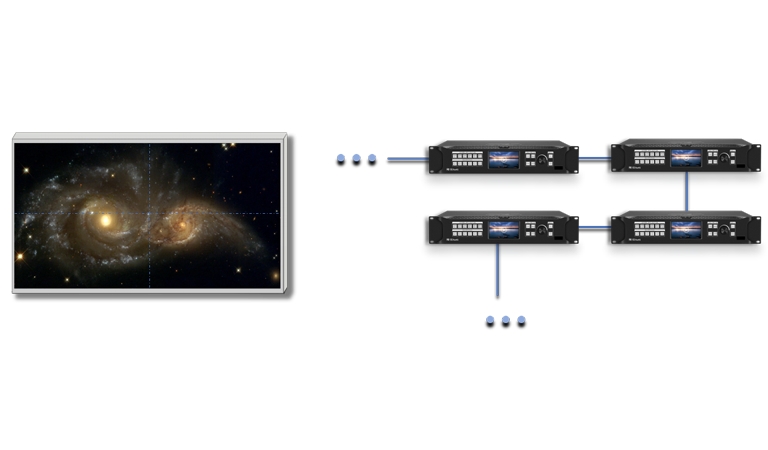

多机级联拼接

09
KS939支持帧同步技术,可通过DVI-Loop接口进行多机级联,实现超大屏幕的无缝拼接。

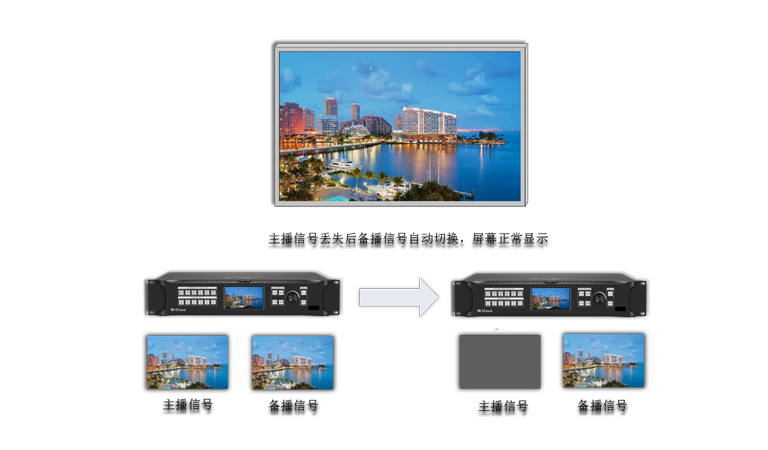

多级信号热备份

10
KS939支持多级热备份功能,可对某一信号指定多个备份信号,当该信号发生故障时,备份信号将会自动完成切换。





视频输入信号

类型

数量

说    明

DVI-D(24+1)

1

·最大支持分辨率为1920×1200@60Hz,向下兼容

·兼容HDMI1.3及以下版本,EDID版本1.3

HDMI(TYPE A)

1

·最大支持分辨率为1920×1200@60Hz,向下兼容

·兼容HDMI1.3及以下版本,EDID版本1.3

DP

1

·最大支持分辨率为1920×1200@60Hz,向下兼容

Pandora



USB CFG

1

与上位机软件Kommander PE通信,用于播放节目编辑

NET

1

百兆输入网口,可与上位机软件Kommander PE通信,也可连接局域网

USB

2

USB2.0*2,用于U盘播放

WIFI

1

wifi网络局域网控制

扩展输入

1~2

标配 2 路 DVI,支持 DVI、SDI、HDMI1.3/1.4、CVBS、DP等多种信号



视频输出信号

类型

数量

说    明

DVI-D(24+1)

4

·支持常见输出分辨率如:2048×1152@60Hz,1920×1080@60Hz,1536×1536@60HZ

·支持自定义输出分辨率,如3840×660@60Hz

·支持60Hz/50Hz/30Hz输出帧率

·兼容HDMI1.3及以下版本,EDID版本1.3

DVI-D-LOOP

1

支持与DVI-D输入的绝对同步,用于设备级联

DVI-D-MONITOR

1

支持不同类型预监方式的选择,预监输入输出、预监输出、预监输入

控制端口

类型

数量

说    明

COM

1

数据传输速率为50、75、100、150、300、600、1200、2400、4800、9600、19200、38400、57600、115200 (BT)

LAN1

1

100M网口,与上位机软件通信

LAN2

1

1000M网口

功能说明

拼接输出

·拼接输出的分辨率最大可达15360×660@60Hz(水平拼接)或1200×7680@60Hz(垂直拼接)或4096×2400@60Hz(田字型拼接),在这些范围内输出大小可任意调节

·支持点对点拼接,多机可以级联完成更大分辨率的拼接输出

4画面输出

·同时在屏幕上呈现4个或4个以下的画面,这些画面可以来自不同或相同的输入信号

·每个画面均可自由缩放、布局,画面之间可相互叠加

4K信号输入

扩展接口支持4k@30HZ信号输入,支持HMDI和DP两种接口

U盘播放

将视频,图片等素材文件,拷贝到U盘,即可播放,同时可播放经过kommander PE编辑后的素材文件。

内置安卓系统

安卓系统自带 8GB内存,可存储播放素材,实现音视频同步播放。

输出信号预览

设备自带4.3寸液晶屏幕,可以实时预览输出信号。

热备份功能

·用户可对输入信号指定备份信号,当前信号故障时,系统自动输出备份信号,当信号恢复时可自动跳回。

智能控制

可通用手机客户端潘多拉软件实现智能化节目编辑和播放控制。

集群管理

可通过Kommander PE进行节目编辑,素材效果制作,并可实现多台设备集群管理。

亮度抠图

·设备可以将指定亮度值以下的背景扣除,并融合到新的背景当中。

多机同步级联

·多台机器可级联显示,支持同步技术,无错位、撕裂

特效切换

支持淡入淡出,无缝直切效果切换

画面冻结

·设备可以冻结任一画面

6+1画面预览和监视

·用户可以通过监视器同时预览6路输入信号,并可以同时监视当前的输出画面

画面透明度设置

·每个画面的透明度可单独调节,0~100%可调

图像边缘锐化

可对图像边缘进行锐化,使得显示效果更逼真

模式保存和调用

·用户可最多保存32组不同的设置参数,并可快速调用

计划任务

·用户可对设备进行预设,指定其在某一时刻自动执行指定的操作(支持脱机)

其他

上位机控制方式

RS232/RJ45以太网

尺寸(mm)

96(高)×483(长)×319(深)

重量(Kg)

4

输入电源

100-220VAC,47-63Hz,≤2A

工作环境

温度0-40℃;湿度0-95%

保修期

2年免费维修,终身维护
