校正技术

亮度校正原理

01

亮度均匀性校正,主要应用于存在亮度差异的同一批模组拼接而成的显示屏幕中,通过数码单反相机或者科学级制冷相机分别拍摄LED屏幕中的红绿蓝三色照片,并识别测量出各灯点的亮度值将亮度不均匀的灯点调整至一个统一的亮度值,从而达到亮度一致的目的。

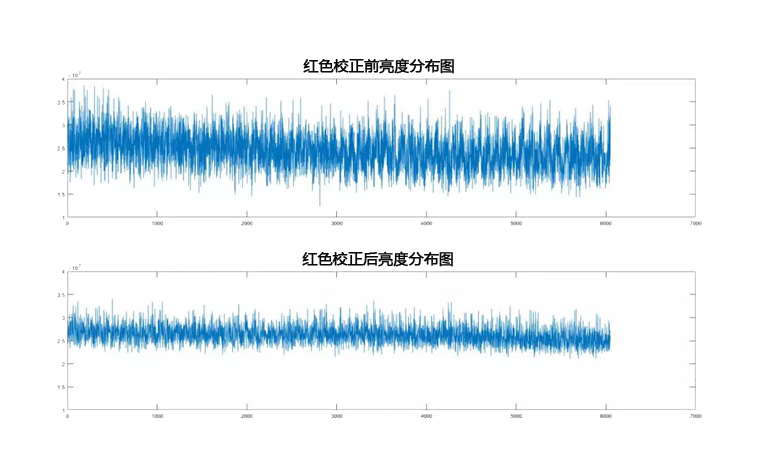

通过对比校正前后的亮度分布图和显示屏显示效果,LED显示屏幕亮度均匀性得到明显改善,人眼基本观察不到“麻点”现象。

由于亮度校正是将所有灯点亮度调整一致,且考虑到灯点寿命问题,校正后的显示屏亮度相比校正前会有所损减,但不影响观感。





色度校正原理

02

从色度学角度描述LED的色度可表示为Yxy,其中Y表示LED的亮度,x、y为色品坐标,色度校正会同时校正亮度和色度。对于存在色度差异的显示屏而言,将其色坐标绘制到色品图上时,色坐标呈现为散乱的块斑,色度校正目的是通过色域变换技术将分布不均的色域变换到同一公共色域,即显示屏上所有灯点的内部最小色域(内部三角形范围)。

通俗来说,色度校正就是将存在色差的LED,通过补色来使色度一致。例如红色存在色度差异,则通过对其他LED灯补入少量的蓝色和绿色,使得2种红色达到一致,绿色存在色差则通过补入少量的红色和蓝色,蓝色存在色差则补入少量的红色和绿色。





福德正神逐点校正系统的特点

03

→支持整屏逐点亮度校正

→支持逐点亮度校正时拼接亮暗线调整

→支持逐点亮色度校正时屏幕存在包边

→支持整屏逐点亮色度校正

→支持逐点亮色度图像裁剪拍摄,校正速率翻倍(福德正神科学级相机)







逐点校正设备清单

04

硬件
→

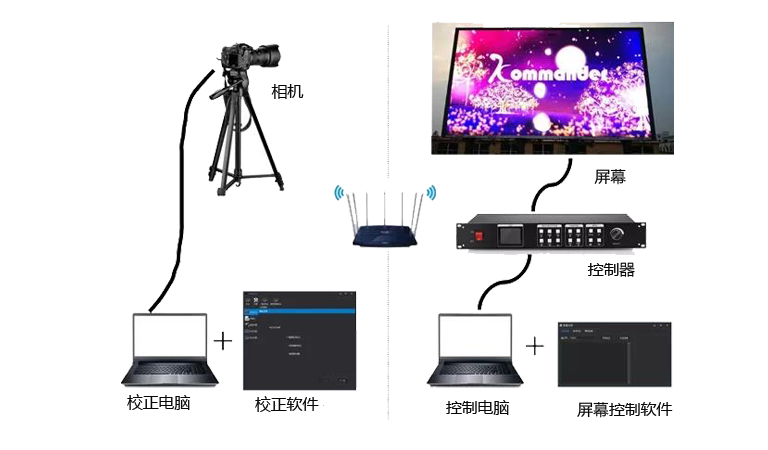

计算机2台,配备网线或是路由设备,推荐高配置处理速度更快。

可以连接至同一局域网,可以通过网线直连。如需一次拍摄整屏大小的点对点校正图像,需要计算机支持对应大小的视频信号。

→ 相机1台(带镜头)。

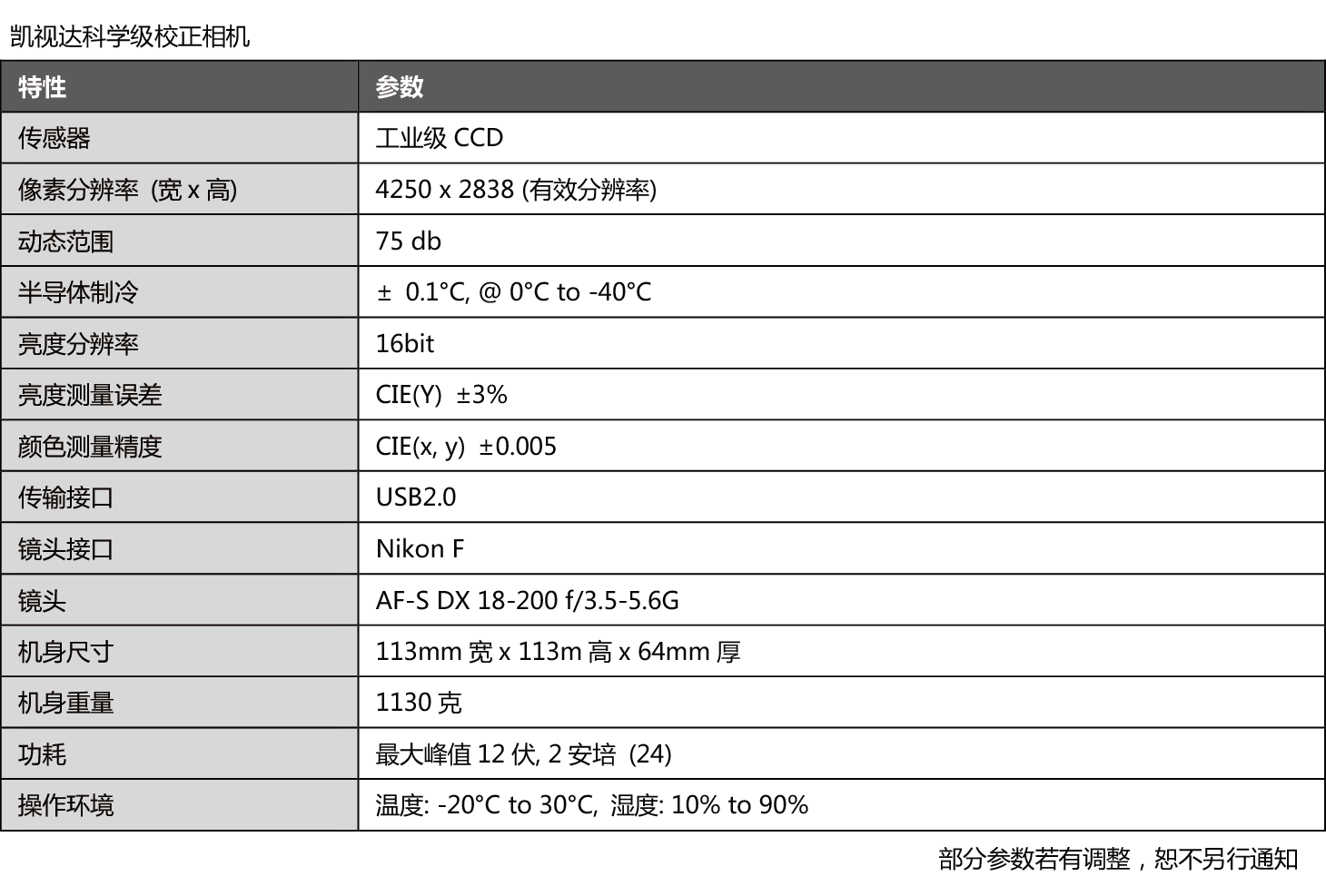

佳能70D或者佳能7D Mark II,配备USB延长线以及相机电源适配器,三脚架。色度校正需要使用福德正神提供的色度校正科学级相机。

→  支持点对点输出的发送设备,配合上位机软件逐点显示。

软件

→ KystarCLB 校正软件。

校正过程中,负责拍摄屏幕的图片以及校正处理。

→ ColorAdjust 屏幕控制软件。

校正过程中,负责与KystarCLB通信控制屏幕显示。

→ 福德正神控制系统软件。

负责调屏以及校正后的数据下载。





模组快速校正概述

05
当现场LED显示屏模组数量较多,且存在多批次模组混用时,通常会表现出模组与模组之间的色度差异。针对目前多数校正系统对现场屏幕校正耗时长、速度慢等不足,福德正神推出模组色度快速校正,通过简单的数据输入操作,可以使屏幕模组间亮色度快速达到一致。

模组色度快速校正特点:

→简单,搭建环境方便,只需一台色度计配合福德正神控制系统软件

→快速高效,节省下载校正数据时间

→校正精度高,通过高精度的色度计测量模组色度,结合福德正神色域调整算法与颜色混色技术使屏幕亮色度达到一致的同时,使亮色度损失最小。









模组快速校正设备清单

06

硬件
计算机1台,色度计1台(用于测量不同模组色度信息)

软件

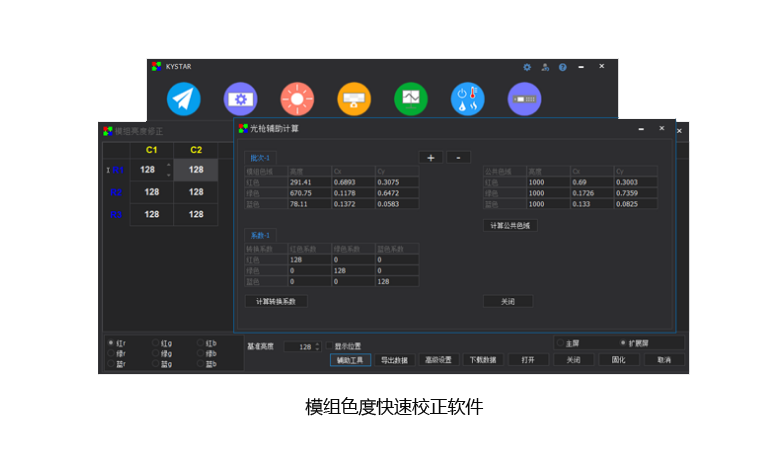

福德正神控制系统软件。负责调屏及处理不同模组色度,计算各模组色域及显示屏调整后的校正数据,快速下载调整系数至福德正神硬件中。





亮度校正应用

07
亮度校正后,整屏显示更纯净通透,显示屏“污点”基本消失不见。





色度校正应用

08
对于有明显色度差异的屏幕,使用福德正神色度系统后,视觉效果大大改善,无论观看图像或是视频,人眼基本感觉不到色差。
