KS5000

KS5000 多画面拼接处理器

01



★最多支持12个LCD或DLP屏的任意拼接

8路DVI-U输入(DVI-U支持DVI/HDMI/VGA/CVBS)

★8画面任意布局

★支持信号回显,可通过软件实时查看输入输出信号,所见即所得

★全60Hz图像处理,画面流畅无撕裂

支持输出口映射,实现盲插

★任意信号间可实现淡入淡出切换

★支持输出口颜色校正,解决LCD/DLP屏幕色差问题

★2U机箱,节省安装空间

★支持工程锁功能,可设置工作时间,到达预定时间后需输入解码锁才可使用

★基于FPGA阵列,纯硬件架构,24×365稳定工作

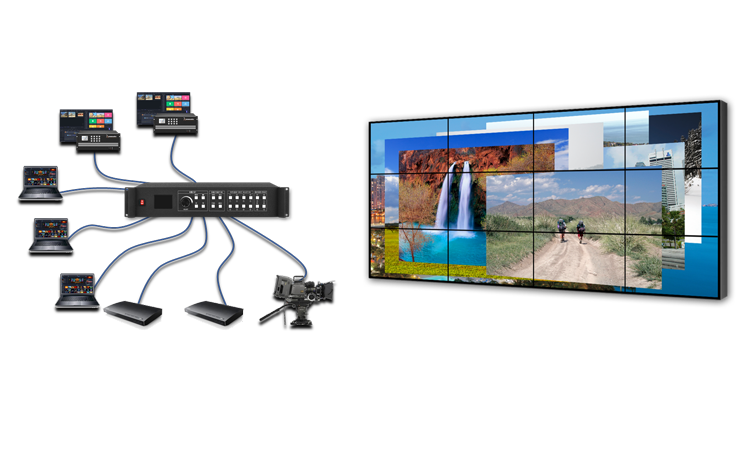

多种拼接模式 八画面任意显示

02

 KS5000可在拼接屏上最多同时显示8个相同或不同的信号画面,每个画面的大小、位置以及层级关系均可独立调节。

CrossInt智能同步拼接

 KS5000采用了专为拼接显示设计的CrossInt智能拼接技术,所有显示模块运用福德正神FST技术锁定后同步输出,从根本上消除多个模块显示内容不同步的问题。

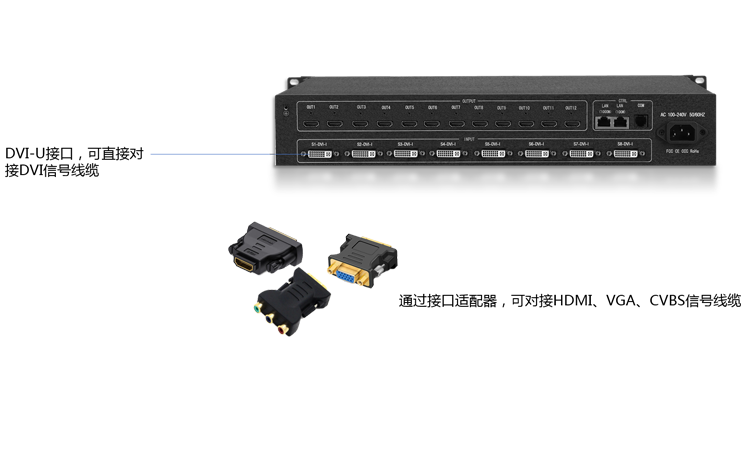

8路DVI-U输入

DVI-U等同于DVI-I,但增加了灵活性,可覆盖多种数字模拟信号。KS5000支持8路DVI-U输入,DVI-U可接收DVI、HDMI、VGA和CVBS信号。

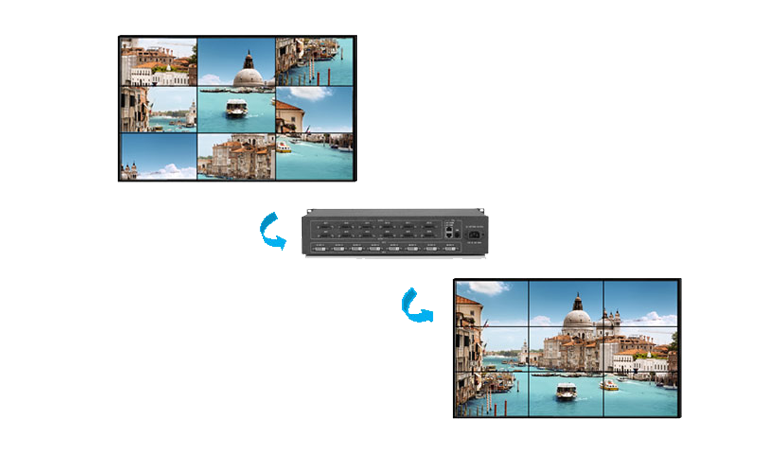

盲插 支持输出口映射,实现盲插

03
KS5000支持输出口映射,十二路输出口可任意插线,无需考虑显示单元的物理位置与逻辑位置。用户通过设备或KYSTAR软件直接进行逻辑位置调整,即可实现拼接墙正确显示图像。

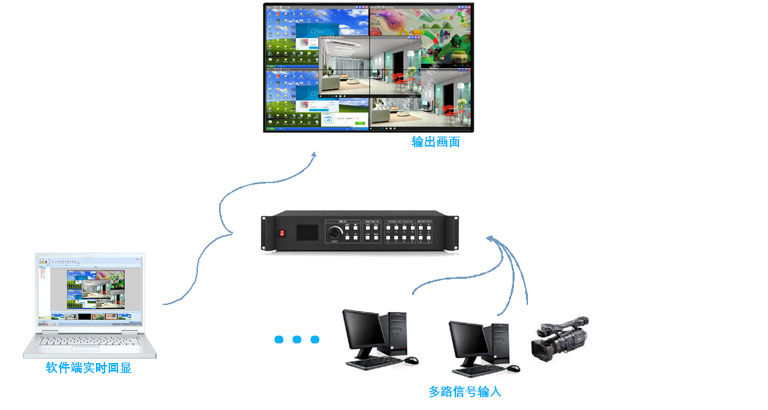

信号实时回显

04
用户可以在计算机上通过KYSTAR控制软件获得KS5000的实时信号内容,包括输出的画面和输入信号的预览。  藉此,用户可完成可视化的显示模板编辑,实现所见即所得的软件操作。
